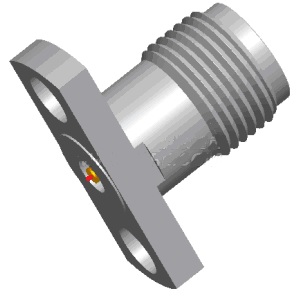

SMA-KFD0651FB FOR FuzzButton
- Type SMA-KFD0651FB FOR FuzzButton
- Description
SMA (FEMALE) FOR FuzzButton of Millimeter wave coaxial connector
可拆卸式毛纽扣无焊表贴毫米波连接器（插座）
产品特点：
1、一端与PCB板或微带电路垂直连接、表面贴装、利用毛纽扣端面与焊盘弹性接触、无需焊接，便于装调维护、结构简单可靠、性能优异；
2、表贴传输线与中心针共面传输、大位置容差范围；
3、另一端是标准的SMA毫米波插头连接
|
Configuration结构 |
|
|
Type型号：SMA-KFD0651FB |
|
|
Connector Type类型 |
SMA Female |
|
Description 描述 |
SMA to FuzzButton |
|
Connector Impedance阻抗 |
50 Ohms |
|
Body Style外形式样 |
Straight，Coaxial Compression |
|
Connector Mount Method连接器的安装方法 |
2 Hole Flange |
|
Electrical Specifications电气性能 |
|
|
Frequency频率 |
DC to 26.5 GHz |
|
Insertion Loss (dB) 插入损耗 |
≤0.1 x Sqt.(f_Ghz) |
|
Return loss/VSWR反射损耗/驻波比 |
1.15 |
|
Materials Information材料 |
|
|
Centre Contact中心导体 |
CuBe Gold Plated |
|
Outer Contact外导体 |
Stainless Steel |
|
Body 壳体 |
Stainless Steel |
|
Dielectric介质 |
PEI & PTFE |
|
Environmental Data环境数据 |
|
|
Temperature Range温度范围 |
-55°C to +165°C |
