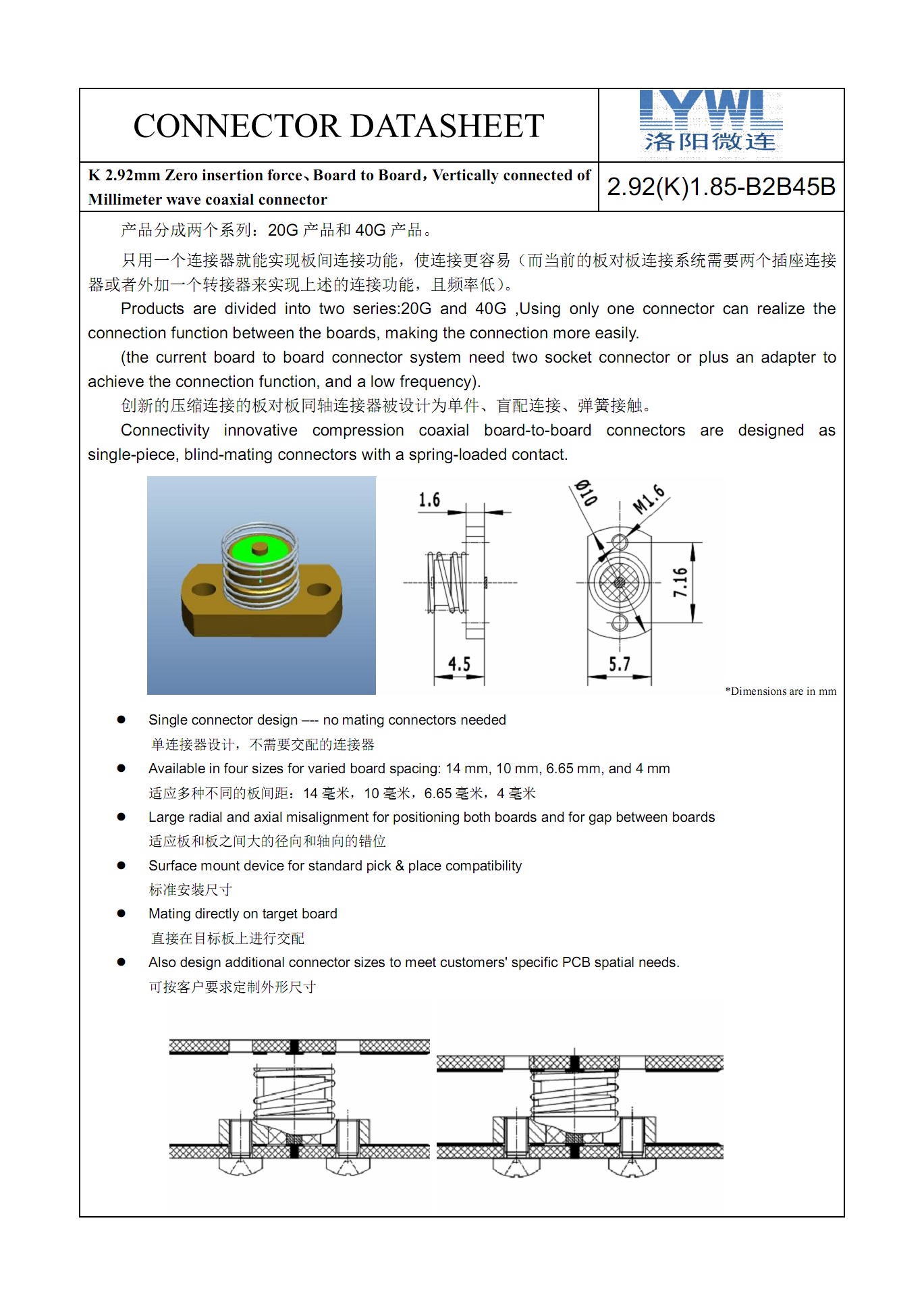

2.92mm K型零插拔力板对板垂直连接毫米波同轴连接器----专利产品

    产品分成两个系列：20G产品和40G产品，只用一个连接器就能实现板间连接功能，使连接更容易（而当前的板对板连接系统需要两个插座连接器或者外加一个转接器来实现上述的连接功能，且频率低）。

产品特点：

1、板对板垂直连接、可表面贴装、端面接触、零插拔力、结构简单可靠、频带宽；

2、表贴传输线与中心针共面传输、大位置容差范围；

  3、小型化、优异的电性能、价格低廉、经济的设计（仅用1个连接器）、可超过1万次反复连接、可根据客户要求设计具体产品。

简介：

      由于基站的集成化 、小型化及低成本 ，原有的模块间通过外部背板电缆组件连接的方式将越来越多的被内部的平行电路板对电路板直接互连系统所取代，同一对平行电路板问的互联系统的数量也在增多，电路板对电路板互连系统在射频连接器市场中份额会越来越大。

      我公司最新研发的板对板垂直连接的射频同轴连接器是一种可以适应大的轴向和径向容差的电路板对电路板或射频模块对射频模块的射频同轴连接器。

      该系列连接器一端可通过SMT焊接方式或螺钉连接方式与电路板连接，另一端通过有弹性的内导体和外导体与电路板压力接触，因此该系列连接器只用一个连接器就能实现板问连接功能，使连接更容易，而当前的板对板连接系统需要两个插座连接器或者外加一个转接器来实现上述的连接功能。

      该系列连接器采用先进可靠的无焊接压缩互连方式的毛纽扣FUZZ BUTTON为中心导体，具有板对板垂直连接、表面贴装、端面接触、零插拔力等特点，结构更简单可靠，制造容易，成本低，能够传输较大功率的信号。在一些有特殊要求的应用场合如军用通信基站，该连接器成为首选。
