电动汽车交流充电枪、充电桩专用端子（3mm、6mm大电流带簧插孔、插针），可规避安费诺专利，自主专利结构

一、电动汽车交流充电产品：

GB/T 20234.2-2015国标交流充电接口

IEC62196-2       欧标交流充电接口

二、交流充电接口的额定值

车辆/供电插头触头布置图                   车辆/供电插座触头布置图

三、外形尺寸：

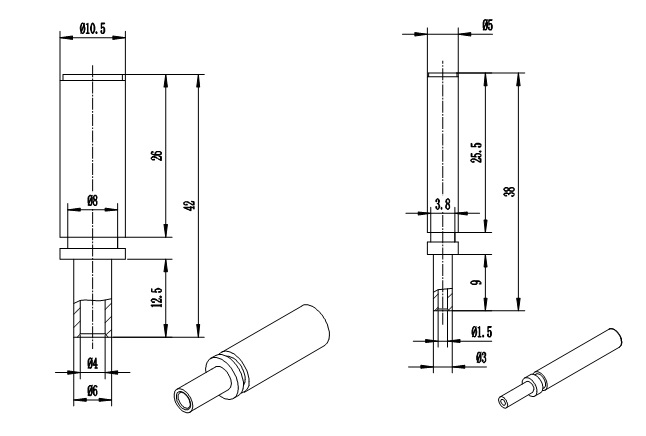

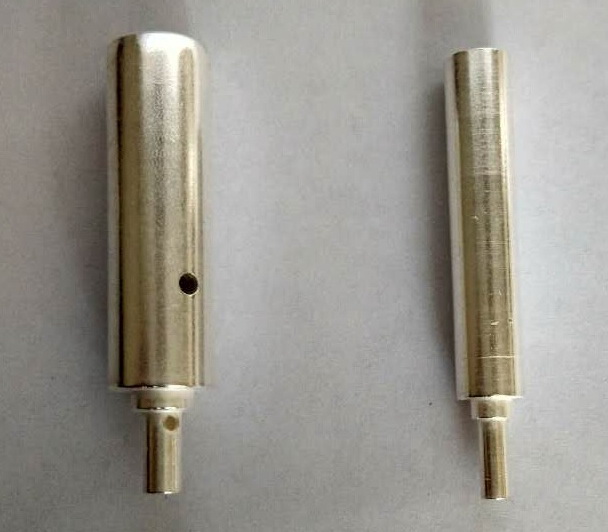

6mm大电流带簧插孔（5个）                                     3mm冠簧插孔（2个）

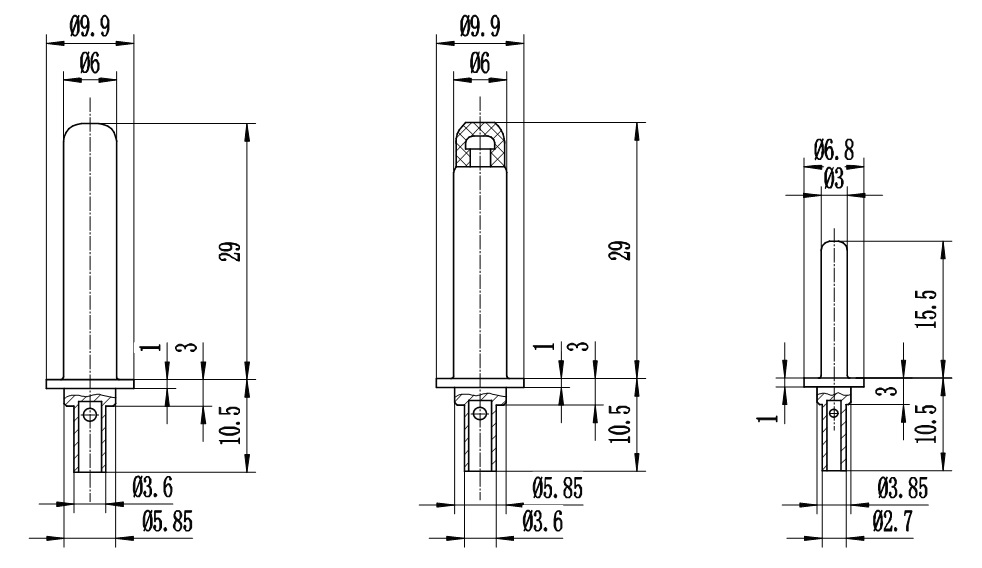

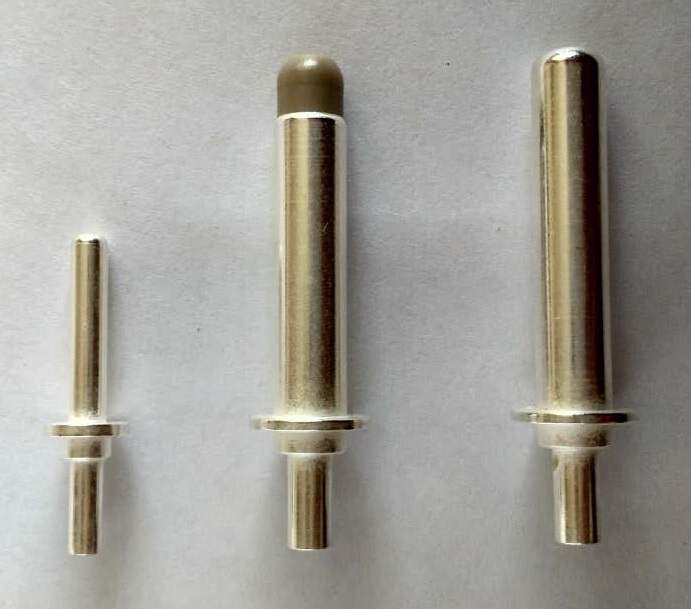

6mm接地针（1个）                            6mm防触电绝缘针（4个）                      3mm信号针（2个）

外形尺寸二：

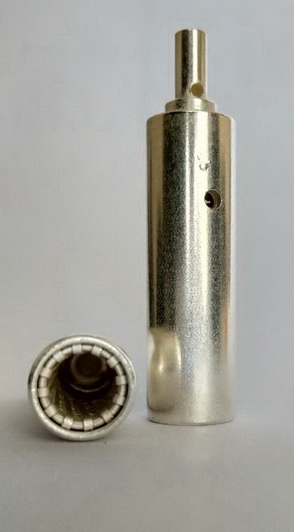

四、大电流带簧插孔简介：

洛阳微连电子自创的“笼式带簧”专利技术，可以全面替代安费诺Radso端子和欧度密绕线簧孔(Springtac TM技术)在各类产品上的应用，传送大额电流电压，规避侵权。“大电流笼式带簧插孔技术”适用于电动汽车充电站接口等传送大额电流电压的电源、电力连接的产品。

■大电流笼式带簧插孔特点：

1、多面包络，超大接触面积（≥75%），高可靠连接

2、平滑柔顺的插拔力，抗振动冲击

3、低接触电阻、高导电、低发热、低压降

4、高机械寿命，耐用的插拔次数
